TA-WS-105013002矽酸質系塗佈防水材的品質及試驗方法

來源:台灣營建防水技術協進會 | 日期:2016-05-08 22:56:44 | 瀏覽次數:1494

WTA台灣營建防水技術協進會

矽酸質系塗佈防水材的品質及試驗方法

1.品      質

矽酸質系塗佈防水材品質,如表1

 表1       矽酸質系塗佈防水材的品質

項目

內容

透水係數(mm/S)

無塗佈試驗體1/3以下

針狀或纖維狀結晶量(點/81畫面)

無塗佈試驗體2倍以上

2.試驗體試料採取

2.1 使用普通卜特蘭水泥及CNS387 A2003規定的砂,依水灰比(W/C)0.65以及(砂/水泥)重量比2.3,拌和成水泥砂漿,分成二層裝填入ψ30*40mm之模具,使水泥砂漿滿出模具5mm,在20℃與相對溼度RH80﹪之環境下濕室養護,5個小時後,將模具上突出之部份(5mm)削去。輕輕拋磨使其表面光滑,但不可傷及試體表面,且不以施壓方式為之。24小時後將試體從模具裡取出,再置濕室養護6天。


2.2 將2.1所製作養護之試體表面污物清除,保持濕潤狀態,依製造商施工規範說明書,於除污後之試體表面塗佈防水材,塗佈後經20℃與相對溼度RH80﹪以上之濕室中養護28天即成為受測試體;未經塗佈處理的試體也依照同樣方式製成。試體須有3個以量測透水係數及針狀及纖維狀結晶量。

3.測定方法


(a) 透水係數測定
將受測試體(經塗佈處理過)ψ30*40 mm削去防水材塗佈層,切取塗佈面下5 mm 部分作為測定透水係數的試料。

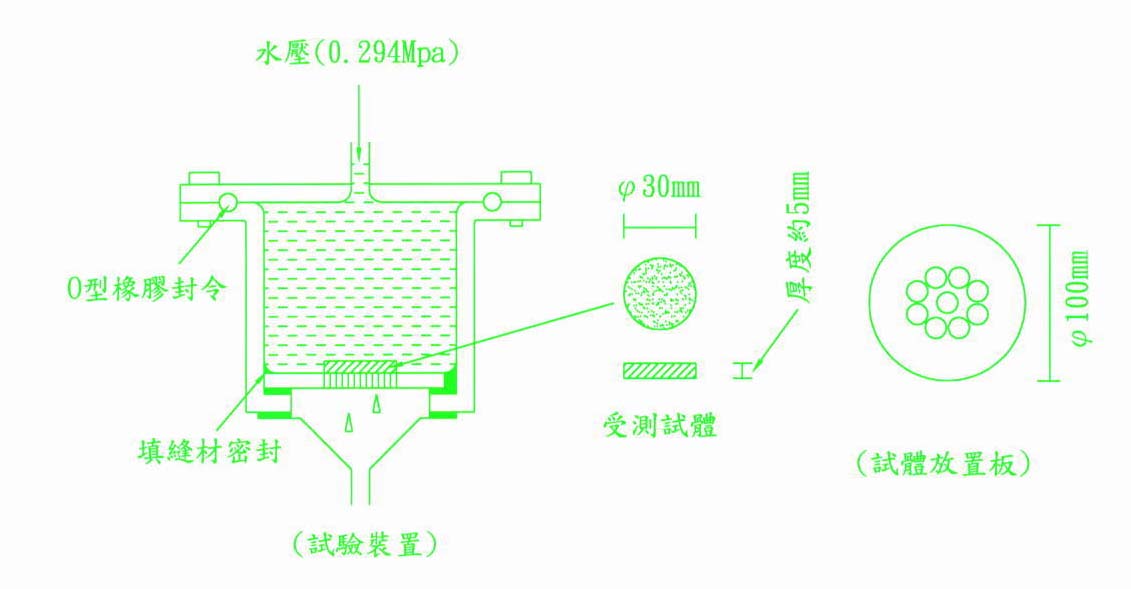

將試料置入透水試驗裝置,負載0.294 Mpa(3kgf/cm2)水壓,維持穩定狀態後量測單位時間下流出之水量,計算透水係數。

透水係數由達西(Darcy:多孔體滲透力單位)公式計算,結果以3個受測試體之平均值表示。
達西公式: k =(Q * ρ * l)/(P * A * t)
k:透水係數(cm/s)
Q:在時間t(秒數)所流出之水量(cm3)
ρ:水密度(kg/ cm3)
l:試料厚度(cm)
P:水壓(kgf/cm2)
A:試料斷面積(cm2)
t:時間(s)



(b) 針狀及纖維狀結晶量測定

使用透水係數測定用試料採取後之剩餘試驗體,作為針狀及纖維狀結晶量測定用試料,試料的觀察(防水材料塗佈方向垂直面)約5x5mm以上(圖1),使用丙酮浸漬24小時後,D-dry  處理(減壓乾燥法),用金屬蒸發處理。

使用走查型電子顯微鏡將測定用試料放大40倍,做為基本的標記圖示,試料水泥砂漿層部分4000倍擴大,2mm X 2mm的範圍,0.25mm間隔共81畫面觀察針狀及纖維狀結晶量。如圖2

4000倍走查型電子顯微鏡的觀察結晶畫面:
70%以上的場合                       :3點
50%以上~70%未滿的場合    :2點
30%以上~50%未滿的場合    :1點
30%未滿的場合                       :0點

以上點數合計計算,結果以3個試料的測定平均值表示。

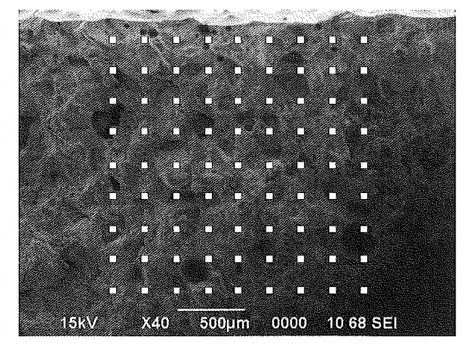

圖2 走查型電子顯微鏡觀察試料40倍
